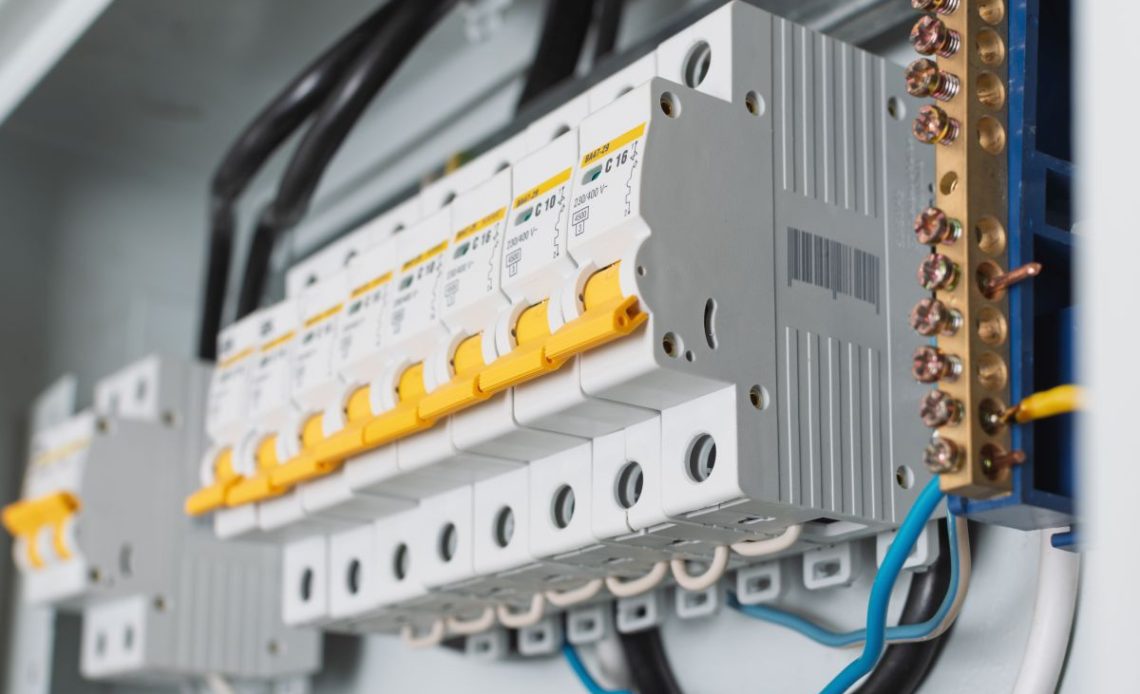

Dobór odpowiedniego bezpiecznika do siły, czyli dla urządzeń 3-fazowych, to podstawa bezpieczeństwa każdej instalacji elektrycznej. Prawidłowo dobrane zabezpieczenia chronią Twój cenny sprzęt oraz użytkowników przed potencjalnie niebezpiecznymi awariami. Niewłaściwa decyzja może prowadzić do przeciążeń, zwarć, a nawet pożarów, dlatego tak ważne jest, abyś zrozumiał specyfikę prądów rozruchowych i charakterystyk różnych typów zabezpieczeń. Dzięki temu zyskasz pewność, że Twoja instalacja jest nie tylko wydajna, ale przede wszystkim bezpieczna.
Rola i typy bezpieczników w instalacjach 3-fazowych
Bezpieczniki w instalacjach 3-fazowych są niezbędne, aby chronić przed skutkami przeciążeń i zwarć, które mogłyby uszkodzić przewody i urządzenia. Ich głównym zadaniem jest odcięcie zasilania w momencie, gdy prąd przekroczy bezpieczny poziom, co zapobiega przegrzewaniu się kabli i ryzyku pożaru. Choć bezpieczniki pośrednio chronią podłączony sprzęt, ich pierwotnym celem jest zabezpieczenie samej instalacji elektrycznej.
Zabezpieczenia nadprądowe: topikowe i automatyczne
Zabezpieczenia nadprądowe dzielimy na bezpieczniki topikowe i automatyczne (wyłączniki nadprądowe). Bezpieczniki topikowe, takie jak wkładka topikowa WTA-F 5x20mm czy wkładka bezpiecznikowa 25A DII gF / BiWts 500V AC/440V DC E27 002312107, działają na zasadzie stopienia elementu topikowego, gdy prąd przekroczy dopuszczalną wartość. Charakteryzują się szybką reakcją na zwarcia, jednak po zadziałaniu musisz je wymienić. Zgodnie z normą PN-EN 60269, zapewniają skuteczną ochronę przed wysokimi prądami zwarciowymi.
Wyłączniki nadprądowe, często nazywane bezpiecznikami automatycznymi (np. wyłącznik nadmiarowy wkrętkowy L-16A GHS101, wyłącznik nadprądowy 1P B 10A 6kA AC MBN110E, OPX 1P BC, WRN6 B16), są wielokrotnego użytku. Chronią przed przeciążeniami (za pomocą wyzwalacza termicznego) i zwarciami (za pomocą wyzwalacza elektromagnetycznego). Dla urządzeń 3-fazowych z dużym prądem rozruchowym, zalecam stosowanie wyłączników nadprądowych o charakterystyce D lub specjalnych wyłączników silnikowych, które lepiej tolerują chwilowe przeciążenia. Charakterystyka B nie jest uniwersalna i nie nadaje się do wszystkich zastosowań, w tym do silników trójfazowych o dużym prądzie rozruchowym, gdyż jest ona zbyt czuła na prądy rozruchowe.
Wyłączniki różnicowoprądowe (RCD) i ich znaczenie
Wyłączniki różnicowoprądowe (RCD) to istotny element ochrony osób przed porażeniem prądem elektrycznym. Działają na zasadzie monitorowania równowagi prądów w przewodach fazowych i neutralnym, zgodnie z Pierwszym Prawem Kirchoffa. W przypadku wykrycia nawet niewielkiego upływu prądu do ziemi, na przykład przez ciało człowieka lub uszkodzoną izolację, RCD natychmiast odcina zasilanie. RCD chroni przede wszystkim ludzi i zwierzęta, a nie instalację przed przeciążeniem czy zwarciem. Regularne testy potwierdziły ich niezawodne działanie w przypadku symulowanego upływu prądu, co jest ważne dla bezpieczeństwa.
Ochronniki przepięciowe (SPD) w systemach 3-fazowych
Ochronniki przepięciowe (SPD) są odpowiedzialne za ochronę instalacji i podłączonych urządzeń przed skutkami przepięć. Mogą być one spowodowane uderzeniami piorunów lub manewrami łączeniowymi w sieci energetycznej. W systemach 3-fazowych stosuje się SPD dla każdej fazy oraz dla przewodu neutralnego. Ich zadaniem jest ograniczenie wartości napięcia do bezpiecznego poziomu, odprowadzając nadmiar energii do ziemi. Dzięki temu zyskujesz ochronę przed uszkodzeniem wrażliwej elektroniki i przedłużasz żywotność urządzeń. To kolejny element, który uzupełnia ochronę zapewnianą przez bezpieczniki, o których mówiłem wcześniej.
Czytaj także: Jak z 3 faz zrobić 1? – bezpieczne rozdzielanie faz w rozdzielnicy
Kluczowe parametry doboru bezpiecznika do 'siły’
Dobór bezpiecznika dla instalacji 3-fazowej wymaga uwzględnienia kilku parametrów, które zapewnią bezpieczeństwo i niezawodność Twojej instalacji.
Napięcie znamionowe (Un). Napięcie znamionowe zabezpieczenia musi być równe lub wyższe niż napięcie sieci, do której jest podłączone. Dla instalacji 3-fazowych w Polsce standardowo wynosi ono 400V.
Prąd znamionowy (In). Jest to maksymalny prąd, który bezpiecznik może przewodzić w sposób ciągły bez zadziałania. Prąd znamionowy zabezpieczenia musi być wyższy niż prąd pracy urządzenia, ale niższy niż maksymalna obciążalność prądowa przewodów, które ma chronić. Niewłaściwy dobór zabezpieczeń jest przyczyną znaczącej części awarii silników elektrycznych w przemyśle, jak wskazują dane branżowe.
Charakterystyka czasowo-prądowa. Określa, jak szybko zabezpieczenie zadziała przy określonym prądzie przeciążeniowym lub zwarciowym. Jest to szczególnie ważne dla urządzeń 3-fazowych z dużymi prądami rozruchowymi.
Charakterystyka B. Najszybciej reagująca, stosowana do obwodów o małych prądach rozruchowych, np. oświetlenie, gniazda ogólnego przeznaczenia.
Charakterystyka C. Zwłoczna, przeznaczona do obwodów z urządzeniami generującymi średnie prądy rozruchowe, takimi jak silniki elektryczne o mocy do kilku kW, transformatory czy pompy ciepła.
Charakterystyka D. Charakteryzuje się dużą zwłocznością i jest stosowana dla obciążeń o bardzo wysokich prądach rozruchowych, typowych dla dużych silników przemysłowych, spawarek czy urządzeń rentgenowskich. Dla urządzeń 3-fazowych z dużym prądem rozruchowym, np. silniki, jest wskazane stosowanie wyłączników nadprądowych o charakterystyce D lub specjalnych wyłączników silnikowych.
Zdolność zwarciowa. To maksymalny prąd zwarciowy, jaki bezpiecznik jest w stanie bezpiecznie przerwać. Jest to istotny parametr dla ochrony instalacji przed poważnymi uszkodzeniami w przypadku zwarcia.
Klasa energii łuku. Odnosi się do ilości energii wydzielanej podczas gaszenia łuku elektrycznego w wyłączniku. Im niższa klasa, tym mniejsze ryzyko uszkodzenia aparatu i otoczenia.
Warunki środowiskowe. Temperatura otoczenia, wilgotność i obecność pyłów mogą wpływać na działanie bezpieczników. Wzrost temperatury otoczenia o 10°C powyżej 30°C może wymagać obniżenia prądu znamionowego bezpiecznika (derating) o około 5-10%, aby zapobiec przedwczesnemu zadziałaniu, według szacunków branżowych. Zgodnie z normą PN-HD 60364-4-43, zabezpieczenia muszą chronić przewody przed skutkami przeciążeń i zwarć, z uwzględnieniem ich obciążalności prądowej. Z mojego doświadczenia wynika, że w warsztacie, gdzie temperatura otoczenia regularnie przekraczała 30°C, musiałem obniżyć prąd znamionowy bezpiecznika o 5%, aby uniknąć niepotrzebnych wyłączeń.
Dobór zabezpieczeń dla specyficznych urządzeń 3-fazowych
Prawidłowy dobór bezpieczników dla urządzeń 3-fazowych wymaga uwzględnienia ich specyficznych wymagań i charakterystyki pracy. To pozwoli Ci uniknąć częstych wyłączeń i zapewnić długotrwałe, bezawaryjne działanie.
Silniki trójfazowe: prąd rozruchowy i charakterystyka D
Silniki trójfazowe charakteryzują się bardzo wysokim prądem rozruchowym, który może być 5-7 razy wyższy niż ich prąd znamionowy, jak podają szacunki branżowe. Ignorowanie tego zjawiska i dobór bezpiecznika wyłącznie na podstawie prądu znamionowego to błędne przekonanie, które często prowadzi do nieuzasadnionych wyłączeń. Na przykład, dla silnika trójfazowego o mocy 7.5 kW, prądzie znamionowym 15 A i prądzie rozruchowym 6-krotnie wyższym (90 A), konieczne jest zastosowanie wyłącznika nadprądowego o charakterystyce D lub dedykowanego wyłącznika silnikowego.
Te typy zabezpieczeń są zaprojektowane tak, aby tolerować chwilowe, wysokie prądy rozruchowe bez wyłączania obwodu. W przypadku silników o mocy powyżej 5.5 kW, często stosuje się układy łagodnego rozruchu (softstarty) lub rozruszniki gwiazda-trójkąt, co dodatkowo wpływa na charakterystykę prądową i dobór zabezpieczeń.
Pompy głębinowe i inne urządzenia z wysokim momentem rozruchowym
Urządzenia takie jak pompy głębinowe 3-fazowe o mocy 4 kW również wymagają szczególnej uwagi przy doborze zabezpieczeń. Oprócz prądu znamionowego musisz uwzględnić specyfikę pracy z wysokim momentem rozruchowym, zwłaszcza gdy pompa musi pokonać opór wody. W takich przypadkach, podobnie jak przy silnikach, jest wskazane stosowanie wyłączników o charakterystyce C lub D, które są bardziej odporne na chwilowe przeciążenia. Ważne jest, aby zabezpieczenie było skoordynowane z ochroną termiczną, aby chronić silnik pompy przed długotrwałym przeciążeniem.
Maszyny przemysłowe: moc, współczynnik mocy i zabezpieczenia
Dla maszyn przemysłowych o mocy 15 kW, obliczenie wartości prądu znamionowego musi uwzględniać współczynnik mocy cos(fi), który często wynosi około 0.85. Prawidłowe obliczenie prądu znamionowego jest podstawą doboru odpowiedniego zabezpieczenia. Oprócz zabezpieczeń nadprądowych, w przypadku silników trójfazowych istotne jest stosowanie zabezpieczeń termicznych (przekaźników termicznych) chroniących przed długotrwałym przeciążeniem.
Sytuacja, w której zanik jednej fazy w instalacji trójfazowej może prowadzić do przeciążenia pozostałych faz i uszkodzenia silnika, wymaga dodatkowych zabezpieczeń, takich jak przekaźniki kontroli fazy. Dobór zabezpieczeń dla instalacji 3-fazowych powinien zawsze uwzględniać ochronę przewodów i ochronę odbiorników, zgodnie z zasadami selektywności i koordynacji.
Czytaj także: Zabezpieczenie za licznikiem – co musi znaleźć się w nowoczesnej rozdzielnicy
Typowe błędy i najlepsze praktyki w doborze bezpieczników do 'siły’
Uniknięcie typowych błędów i wdrożenie najlepszych praktyk zapewni bezpieczeństwo i niezawodność Twojej instalacji 3-fazowej.
Ignorowanie prądów rozruchowych. Błędne przekonanie, że bezpiecznik o prądzie znamionowym równym prądowi znamionowemu urządzenia 3-fazowego jest zawsze wystarczający, ignoruje wysokie prądy rozruchowe. Prąd rozruchowy silnika trójfazowego może być 5-7 razy wyższy niż prąd znamionowy, co wymaga stosowania zabezpieczeń o odpowiednio zwłocznej charakterystyce, np. D.
Uniwersalne zastosowanie charakterystyki B. Charakterystyka B nie jest uniwersalna i nie nadaje się do wszystkich zastosowań, w tym do silników trójfazowych o dużym prądzie rozruchowym. Jest zbyt czuła i będzie powodować nieuzasadnione wyłączenia. W jednym z moich projektów, zastosowałem charakterystykę B dla silnika 7.5 kW i musiałem ją szybko wymienić na charakterystykę D, bo wyłącznik ciągle „wybijał”.
Brak ochrony przed zanikiem fazy. Wyłącznik nadprądowy nie chroni przed zanikiem fazy. Do tego celu potrzebne są dodatkowe zabezpieczenia, takie jak przekaźniki kontroli fazy, które monitorują obecność wszystkich faz i odcinają zasilanie w przypadku awarii jednej z nich.
Niewłaściwa wymiana bezpieczników. Zawsze wymieniaj bezpiecznik na taki o identycznych parametrach i zgodny z obowiązującymi normami. Użycie elementu o zbyt wysokim prądzie znamionowym lub niewłaściwej charakterystyce może skutkować brakiem ochrony i poważnym zagrożeniem.
Brak koordynacji zabezpieczeń. Dobór zabezpieczeń dla instalacji 3-fazowych powinien zawsze uwzględniać ochronę przewodów i ochronę odbiorników, zgodnie z zasadami selektywności i koordynacji. To zapewni, że w przypadku awarii zadziała tylko najbliższe uszkodzeniu zabezpieczenie.
Brak konsultacji ze specjalistą. W przypadku wątpliwości lub złożonych instalacji zawsze jest wskazana konsultacja z wykwalifikowanym elektrykiem. Specjalista pomoże Ci dobrać optymalne zabezpieczenia, uwzględniając specyfikę Twojej instalacji i podłączonych urządzeń. Dane branżowe wskazują, że niewłaściwy dobór zabezpieczeń jest przyczyną znaczącej części awarii silników elektrycznych w przemyśle, co świadczy o konieczności profesjonalnego podejścia.
Czytaj także: Dlaczego wyłącznik różnicowoprądowy jest niezbędny w domu
Często zadawane pytania (FAQ)
Zrozumienie specyfiki bezpieczników do siły bywa wyzwaniem. Poniżej znajdziesz odpowiedzi na najczęściej pojawiające się pytania, które pomogą Ci rozwiać wątpliwości i podjąć właściwe decyzje.
Czy bezpiecznik polimerowy nadaje się do 'siły’?
Bezpieczniki polimerowe z reguły nie nadają się do zabezpieczania instalacji 3-fazowych. Są one przeznaczone do ochrony obwodów niskonapięciowych i elektronicznych, gdzie wymagane jest samoresetowanie po ustąpieniu przeciążenia. Ich ograniczone zdolności zwarciowe i charakterystyki czasowo-prądowe nie są dostosowane do wysokich prądów rozruchowych i obciążeń występujących w obwodach trójfazowych.
Jakie są kluczowe różnice między charakterystykami B, C i D dla urządzeń 3-fazowych?
Główną różnicą między charakterystykami B, C i D wyłączników nadprądowych jest ich tolerancja na krótkotrwałe przeciążenia (prądy rozruchowe). Charakterystyka B jest najszybsza i reaguje na niewielkie przeciążenia, co sprawia, że jest nieodpowiednia dla większości silników trójfazowych. Charakterystyka C jest bardziej zwłoczna i nadaje się do urządzeń o średnich prądach rozruchowych, natomiast charakterystyka D charakteryzuje się największą zwłocznością i jest przeznaczona do obciążeń o bardzo wysokich prądach rozruchowych, takich jak duże silniki przemysłowe czy spawarki.
Czy wyłącznik 1-fazowy może zabezpieczyć silnik 3-fazowy?
Wyłącznik 1-fazowy nie może skutecznie zabezpieczyć silnika 3-fazowego. Silnik trójfazowy wymaga ochrony we wszystkich trzech fazach, aby zapewnić kompleksową ochronę przed przeciążeniami i zwarciami. Zastosowanie wyłącznika jednofazowego pozostawiłoby dwie fazy bez odpowiedniego zabezpieczenia, co mogłoby prowadzić do uszkodzenia silnika w przypadku zaniku jednej z faz lub innych awarii w instalacji 3-fazowej.
Co oznacza klasa energii łuku?
Klasa energii łuku to parametr, który określa ilość energii wydzielanej podczas gaszenia łuku elektrycznego w wyłączniku nadprądowym. Jest wyrażana w dżulach na sekundę (J/s) i informuje o tym, jak efektywnie wyłącznik jest w stanie stłumić łuk powstały podczas zwarcia. Im niższa klasa energii łuku, tym mniejsze ryzyko uszkodzenia samego wyłącznika, rozdzielnicy oraz otoczenia wskutek wysokiej temperatury i ciśnienia generowanego przez łuk elektryczny.
Kiedy warto skorzystać z pomocy elektryka?
Warto skorzystać z pomocy wykwalifikowanego elektryka zawsze, gdy masz wątpliwości co do doboru lub instalacji zabezpieczeń dla urządzeń 3-fazowych. Dotyczy to zwłaszcza skomplikowanych instalacji przemysłowych lub domowych z dużą mocą. Profesjonalista pomoże Ci prawidłowo obliczyć wymagane parametry, dobrać odpowiednie typy zabezpieczeń, a także zapewnić zgodność z obowiązującymi normami i przepisami bezpieczeństwa. Pamiętaj, że bezpieczeństwo Twojej instalacji elektrycznej i użytkowników jest priorytetem.
