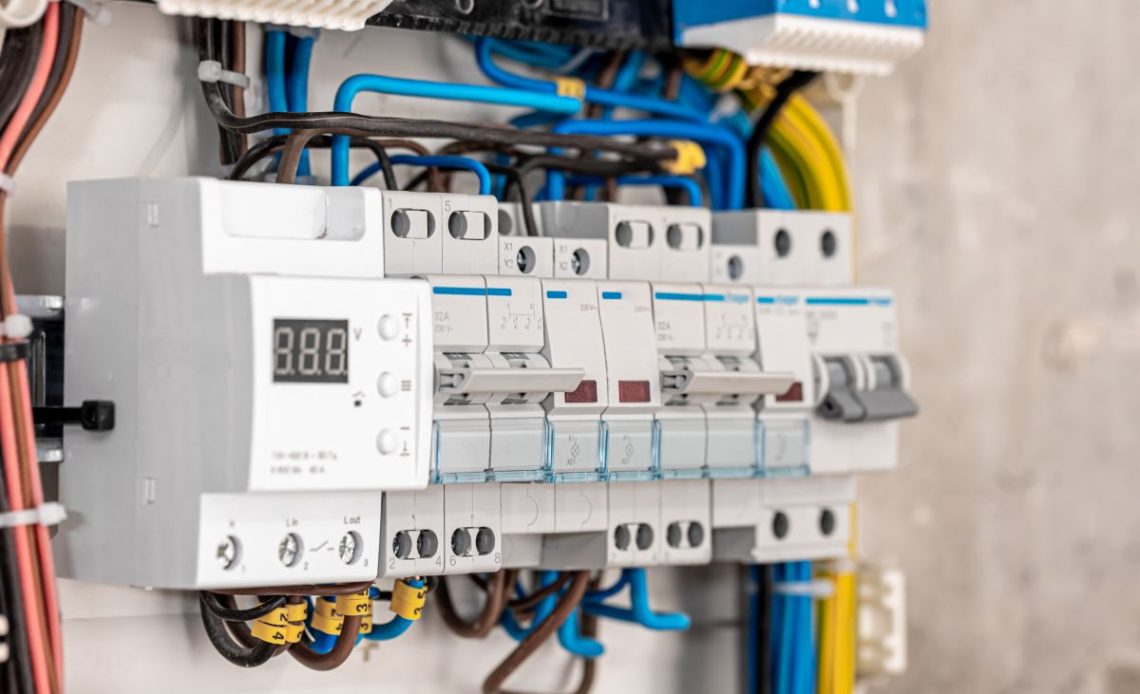

Nowoczesna rozdzielnica domowa to znacznie więcej niż tylko skrzynka z bezpiecznikami. Stanowi ona inteligentne centrum zarządzania energią, które chroni mieszkańców przed porażeniem, a kosztowny sprzęt elektroniczny przed niszczycielskimi skutkami awarii sieciowych. Poniższy artykuł szczegółowo omawia obowiązkowe elementy wyposażenia układu za licznikiem, które gwarantują bezpieczeństwo i niezawodność instalacji elektrycznej w standardach XXI wieku.
Serce domowej sieci: Funkcje rozdzielnicy elektrycznej
Rozdzielnica elektryczna, potocznie zwana tablicą, jest punktem, w którym energia pobierana z sieci Operatora Systemu Dystrybucyjnego (OSD) jest dzielona na poszczególne obwody odbiorcze. Jej głównym zadaniem jest nie tylko dystrybucja prądu, ale przede wszystkim selektywne wyłączanie zasilania w sytuacjach niebezpiecznych, takich jak zwarcia, przeciążenia czy upływy prądu. Prawidłowo zaprojektowana rozdzielnica pozwala na szybką lokalizację usterki bez konieczności pozbawiania zasilania całego domu.

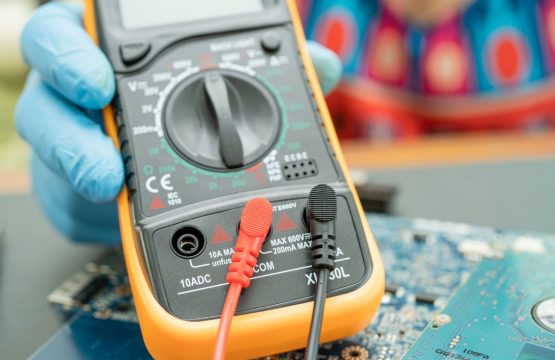

Dla zapewnienia najwyższego poziomu ochrony, każda interwencja wewnątrz rozdzielnicy powinna być poprzedzona weryfikacją stanu izolacji i połączeń. Warto wiedzieć, jaki miernik do pomiarów elektrycznych będzie odpowiedni do regularnych przeglądów, aby uniknąć przykrych niespodzianek wynikających z poluzowanych pod wpływem ciepła zacisków śrubowych na aparatach modułowych.
Obowiązkowe elementy: Bezpieczeństwo przede wszystkim
W skład nowoczesnego zabezpieczenia za licznikiem wchodzi szereg aparatów o ściśle określonych funkcjach. Pierwszym z nich jest zazwyczaj rozłącznik izolacyjny główny, który pozwala jednym ruchem ręki odciąć zasilanie od całego budynku w razie pożaru lub powodzi. Tuż za nim montuje się ogranicznik przepięć (SPD), który jest pierwszą linią obrony przed wyładowaniami atmosferycznymi.
Kolejnym kluczowym podzespołem są wyłączniki nadprądowe (MCB), które dobiera się indywidualnie do przekroju przewodów w danym obwodzie. Ich zadaniem jest błyskawiczne przerwanie obwodu, zanim wysoka temperatura powstająca podczas zwarcia doprowadzi do stopienia izolacji kabli ukrytych w ścianach. Przy montażu tych elementów niezwykle ważne jest, aby wiedzieć, co oznaczają kolory przewodów elektrycznych, aby uniknąć pomyłek między fazą a zerem, co mogłoby doprowadzić do wystąpienia napięcia na obudowach urządzeń AGD.
Zabezpieczenie nadprądowe i przeciwprzepięciowe – tarcza dla elektroniki
W dobie powszechnej elektroniki użytkowej, klasyczne bezpieczniki topikowe odeszły do lamusa. Współczesne wyłączniki nadmiarowo-prądowe operują na precyzyjnych charakterystykach czasowo-prądowych (najczęściej typu B i C), co pozwala na bezpieczne uruchamianie urządzeń o dużym prądzie rozruchowym, jak pompy ciepła czy silniki warsztatowe. Równie ważny jest ogranicznik przepięć klasy T1+T2 (dawniej B+C), który chroni zasilacze impulsowe w Twoim telewizorze czy komputerze przed milisekundowymi „szpilkami” napięcia, które mogą pojawić się nawet przy prawidłowym napięciu w gniazdku.
Zawsze opisuj opisy obwodów na wewnętrznej stronie drzwiczek rozdzielnicy w sposób zrozumiały dla domowników. W sytuacjach stresowych, jak nagłe zwarcie w kuchni, szybka identyfikacja właściwego dźwigni bezpiecznika oszczędzi czas i nerwy wszystkim mieszkańcom.
Ochrona przeciwprzepięciowa to nie tylko wygoda, ale wymóg techniczny. Bez odpowiedniego ogranicznika, nawet uderzenie pioruna w sąsiedztwie może zaindukować w Twojej domowej sieci energię wystarczającą do wypalenia ścieżek na płytach głównych wszystkich podłączonych urządzeń.
Rola wyłącznika różnicowoprądowego w ochronie przeciwporażeniowej
Wyłącznik różnicowoprądowy (RCD) to element, który realnie ratuje życie. Jego działanie opiera się na ciągłym porównywaniu prądu wypływającego z rozdzielnicy z prądem wracającym. Jeśli różnica (tzw. prąd różnicowy) przekroczy zazwyczaj 30 mA, aparat odcina zasilanie w ułamku sekundy. Jest to sytuacja, w której prąd „ucieka” bokiem – na przykład przez ciało człowieka dotykającego uszkodzonego kabla lub przez izolację do obudowy pralki.
Zrozumienie, dlaczego wyłącznik różnicowoprądowy jest niezbędny, pozwala świadomie dbać o stan instalacji. Warto pamiętać, że RCD posiada przycisk „TEST”, który należy naciskać przynajmniej raz na pół roku, aby mechanizm zapadkowy nie uległ „sklejeniu” pod wpływem kurzu i braku aktywności.
Kluczowe urządzenia modułowe i ich zadania
W nowoczesnej rozdzielnicy za licznikiem panuje ścisła hierarchia. Poniższa tabela przedstawia zestawienie aparatów, które tworzą kompletny system bezpieczeństwa:
| Nazwa aparatu | Skrót techniczny | Główna funkcja ochronna | Skutek braku urządzenia |
| Rozłącznik główny | FR | Bezpieczne odcięcie zasilania budynku | Brak możliwości szybkiego wyłączenia prądu |
| Ogranicznik przepięć | SPD | Ochrona przed skutkami wyładowań | Zniszczenie elektroniki RTV/AGD |
| Wyłącznik różnicowoprądowy | RCD | Ochrona przed porażeniem prądem | Ryzyko śmierci po dotknięciu obudowy pod napięciem |
| Wyłącznik nadprądowy | MCB | Ochrona przewodów przed przegrzaniem | Pożar instalacji wewnątrz ścian |
Oprócz wymienionych aparatów, coraz częściej stosuje się lampki sygnalizacyjne informujące o obecności napięcia na każdej z trzech faz oraz ochronniki przeciwprzepięciowe typu 3 montowane bezpośrednio przy najdroższym sprzęcie.
Projektowanie na przyszłość: Jak uniknąć ciasnoty w rozdzielnicy?
Podczas kompletowania zabezpieczenia za licznikiem najczęstszym błędem jest kupowanie zbyt małej obudowy rozdzielnicy. Nowoczesne domy wymagają coraz większej ilości obwodów, a rozwój systemów Smart Home sprawia, że w szafce muszą znaleźć się dodatkowe moduły sterujące. Zaleca się, aby po zakończeniu montażu wszystkich niezbędnych aparatów, w rozdzielnicy pozostało co najmniej 20-30% wolnego miejsca na przyszłe modernizacje.
Pamiętaj również o jakości samej aparatury. Oszczędzanie na markowych wyłącznikach może zemścić się w najmniej oczekiwanym momencie. Tanie zamienniki często charakteryzują się słabą jakością styków oraz niepowtarzalnością działania wyzwalaczy magnetycznych, co w skrajnych przypadkach może oznaczać odmowę zadziałania podczas realnego zagrożenia. Zainwestowanie w certyfikowany sprzęt to inwestycja w spokojny sen Twój i Twojej rodziny.
Najczęściej zadawane pytania (FAQ)
Jakiego typu wyłącznik różnicowoprądowy wybrać do domu?
Najczęściej stosuje się wyłączniki typu AC, jednak w nowoczesnych instalacjach z dużą ilością elektroniki (komputery, falowniki fotowoltaiczne, nowoczesne pralki) zaleca się typ A, który jest czuły również na prądy odkształcone i pulsujące DC.
Czy ogranicznik przepięć klasy B+C wystarczy?
Tak, dla większości budynków jednorodzinnych zasilanych z sieci napowietrznej lub kablowej, zintegrowany ogranicznik typ 1+2 (B+C) stanowi optymalną ochronę. Należy go jednak regularnie kontrolować – okienka kontrolne na modułach powinny być zielone; czerwony kolor oznacza konieczność wymiany wkładki.
Dlaczego bezpiecznik wybija od razu po włączeniu, mimo że nie ma burzy?
Najprawdopodobniej doszło do trwałego zwarcia w jednym z odbiorników lub uszkodzenia izolacji przewodu. Innym powodem może być przeciążenie obwodu – jeśli do jednej linii 2,5 mm² podłączysz jednocześnie czajnik, pralkę i zmywarkę, wyłącznik nadprądowy zadziała, chroniąc kable przed stopieniem.
Czy mogę samodzielnie zamontować zabezpieczenia za licznikiem?
Mimo że montaż na szynie DIN jest prosty, prace wewnątrz rozdzielnicy wymagają uprawnień SEP (Stowarzyszenie Elektryków Polskich). Błędne dokręcenie przewodów lub niewłaściwe zestopniowanie zabezpieczeń może prowadzić do pożaru lub porażenia, a w przypadku awarii ubezpieczyciel odmówi wypłaty odszkodowania bez protokołu od certyfikowanego elektryka.
