Warystor to kluczowy element ochronny, który strzeże delikatną elektronikę domową przed niszczycielskimi skutkami nagłych skoków napięcia w sieci elektrycznej. Jego rola polega na odprowadzeniu nadmiaru energii do ziemi, jednak każde takie zdarzenie osłabia strukturę podzespołu, prowadząc z czasem do jego nieuchronnego zużycia lub całkowitego spalenia. Poniższy poradnik wyjaśnia, jak samodzielnie przeprowadzić diagnostykę warystora, aby mieć pewność, że Twoje urządzenia są nadal bezpieczne.
Czym jest warystor i jak chroni Twoją elektronikę?
Warystor (MOV – Metal Oxide Varistor) to półprzewodnikowy rezystor, którego oporność zależy od przyłożonego napięcia – w normalnych warunkach (230V) stanowi on barierę dla prądu, ale powyżej pewnego progu gwałtownie „otwiera się”, tworząc bocznik dla niebezpiecznego impulsu. Znajdziemy go w każdej markowej listwie przeciwprzepięciowej, zasilaczu komputerowym czy sterowniku pieca gazowego. Problem polega na tym, że po przejęciu silnego wyładowania warystor może przejść w stan zwarcia lub przerwy, tracąc swoje właściwości bez żadnych zewnętrznych sygnałów dźwiękowych czy świetlnych.
Sposób działania warystora opiera się na strukturze ziaren tlenku cynku, które pod wpływem pola elektrycznego zmieniają swoją przewodność. Proces ten zachodzi w nanosekundach, co pozwala na skuteczne wyłapanie szpilek napięciowych przed ich dotarciem do tranzystorów czy mikrokontrolerów. Zrozumienie, jak działają te komponenty, jest szczególnie ważne, gdy zastanawiasz się, jak udowodnić przepięcie przed rzeczoznawcą ubezpieczeniowym. Uszkodzony, zwęglony warystor na płycie głównej urządzenia jest bowiem bezdyskusyjnym dowodem technicznym na to, że instalacja domowa została poddana działaniu zewnętrznego impulsu o wysokiej energii, na który urządzenia nie były przygotowane.
Wizualne i elektryczne oznaki uszkodzenia warystora
Przed przystąpieniem do pomiarów miernikiem warto dokonać dokładnej inspekcji oka. Poniższa tabela przedstawia najczęstsze objawy awarii warystora:
| Objaw | Opis techniczny | Diagnoza |
| Zmiana koloru (osmolenie) | Ciemny nalot na obudowie lub płytce PCB | Natychmiastowa wymiana (przegrzanie) |
| Pęknięcia obudowy | Mechaniczne rozszerzenie struktury tlenkowej | Składowa strukturalna zniszczona |
| Brak przejścia (O.L.) | Rezystancja mierzona multimetrem dąży do nieskończoności | Warystor sprawny (jeśli brak śladów ognia) |
| Zwarcie (0 Ohm) | Płynięcie prądu przy niskim napięciu | Warystor przebity – wymaga wymiany |
| Wypchnięcie bezpiecznika | Zadziałanie wewnętrznego odłącznika termicznego | Koniec cyklu życia elementu ochronnego |
Należy pamiętać, że niektóre warystory posiadają wbudowane bezpieczniki termiczne, które odcinają zasilanie całego urządzenia po przegrzaniu komponentu ochronnego. Jeśli Twoja listwa przestała działać, a bezpieczniki w szafce są sprawne, winowajcą jest najprawdopodobniej właśnie ten mechanizm. Warto wtedy sprawdzić stan techniczny całego urządzenia, ponieważ uszkodzenie warystora rzadko jest zdarzeniem jednostkowym i może sugerować potrzebę modernizacji całej ochrony SPD w budynku.
Profesjonalna diagnostyka: Jak użyć multimetru?

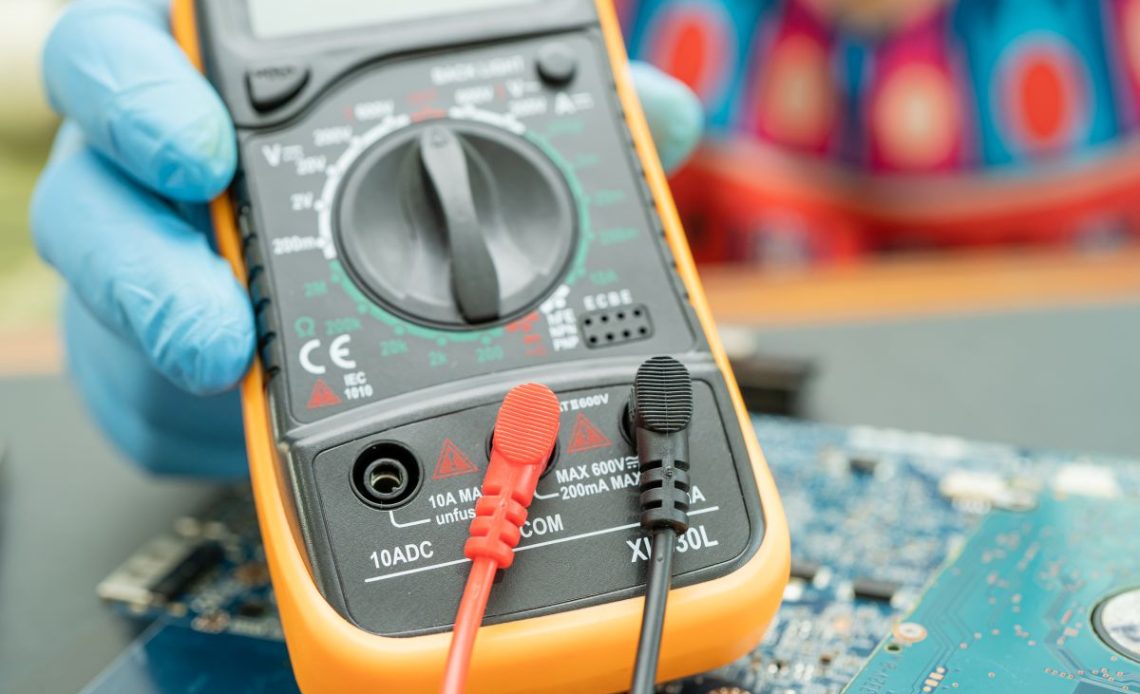

Do rzetelnej oceny stanu warystora potrzebujesz podstawowej wiedzy o tym, jaki miernik do pomiarów elektrycznych wybrać. Standardowy multimetr cyfrowy z funkcją pomiaru rezystancji (Omomierz) oraz testu ciągłości zupełnie wystarczy. Po wylutowaniu (lub odłączeniu zasilania) przyłóż sondy do nóżek warystora – sprawny element przy niskim napięciu baterii miernika powinien wykazywać rezystancję rzędu megaomów (Gigaomów). Jeśli miernik piszczy (ciągłość) lub pokazuje wartości rzędu kilkuset omów, oznacza to, że warystor uległ przebiciu i nie pełni już swojej funkcji.
Poważniejsza diagnostyka wymaga użycia testera izolacji (tzw. induktora), który podaje wyższe napięcie stałe (np. 500V DC). Dopiero pod takim napięciem możemy sprawdzić, czy warystor rzeczywiście zaczyna przewodzić prąd dokładnie przy takim potencjale, jaki jest podany w jego karcie katalogowej. Warto również wiedzieć, co oznaczają kolory przewodów elektrycznych doprowadzonych do urządzenia, zwłaszcza gdy warystor jest częścią większego modułu ochronnego zamontowanego bezpośrednio w rozdzielnicy. Warystory typu MOV są zazwyczaj wpinane pomiędzy przewód fazowy (brązowy/czarny) a ochronny (żółto-zielony) lub neutralny (niebieski). Błędne podpięcie lub poluzowanie styku może sprawdzić, że nawet sprawny warystor nie zadziała w krytycznym momencie.
Zawsze upewnij się, że kondensatory w urządzeniu są rozładowane przed dotknięciem warystora. Nawet po odłączeniu wtyczki od gniazdka, ładunek zgromadzony w elektronice zasilacza może spowodować bolesne porażenie lub uszkodzenie miernika podczas pomiaru rezystancji.
Kiedy wymiana jest konieczna? Degradacja charakterystyki
Warystory nie są „wieczne” – ich struktura tlenkowa ulega powolnej degradacji pod wpływem setek mikro-przepięć, które występują w sieci każdego dnia podczas włączania i wyłączania silników czy transformatorów. Z czasem tzw. napięcie warystora (Vn) zaczyna dryfować, co sprawia, że element staje się bardziej podatny na przegrzewanie nawet przy prawidłowym napięciu w gniazdku. Jeśli zauważysz, że obudowa warystora w urządzeniu, które pracuje 24/7 (np. router), jest nienaturalnie gorąca, warto wymienić go profilaktycznie na nowy o tych samych parametrach.
Degradacja objawia się również wzrostem tzw. prądu upływu. Choć multimetr może pokazywać poprawną rezystancję, element może już nie radzić sobie z odprowadzaniem energii o wysokim natężeniu. W profesjonalnych listwach zasilających o stanie degradacji warystora informują diody LED (zazwyczaj opisane jako „Protected” lub „Grounded”). Jeśli dioda zgaśnie, oznacza to, że warystor przyjął już tyle energii, ile był w stanie, i aktualnie Twoje urządzenia nie są chronione przed kolejną burzą. W takim przypadku sama wymiana warystora na płycie może być trudna dla amatora, dlatego zaleca się regularną wymianę całych modułów ochronnych co kilka lat.
Parametry doboru – co oznaczają symbole na obudowie?
Podczas poszukiwania zamiennika natkniesz się na oznaczenia takie jak 14D471K. Pierwsza liczba (14) określa średnicę dysku warystora w milimetrach – im większy dysk, tym większą energię (w dżulach) jest on w stanie pochłonąć bez zniszczenia struktury. Litera D oznacza kształt (dysk), a liczba 471 koduje napięcie warystora (tu: 470V). Pamiętaj, że napięcie warystora nie jest równe napięciu pracy sieci (230V) – musi być ono odpowiednio wyższe, aby element nie przewodził w normalnych warunkach. Najczęstszym standardem dla urządzeń w Polsce są warystory projektowane na napięcie 275V AC lub 300V AC.
Kupując warystor, zwróć uwagę na parametr „Clamping Voltage”. Jest to maksymalne napięcie, jakie element przepuści do dalszej części układu podczas impulsu. Im niższa ta wartość, tym bezpieczniejsza jest Twoja elektronika, ale warystor będzie częściej przechodził w stan przewodzenia, co skróci jego życie. Prawidłowa diagnostyka i świadomy dobór to jedyny sposób na stworzenie skutecznej bariery dla niszczycielskich sił natury i awarii sieciowych.
Najczęściej zadawane pytania (FAQ)
Czy mogę używać urządzenia po usunięciu spalonego warystora?
Technicznie tak (jeśli nie ma zwarcia), ale Twoja elektronika jest wtedy pozbawiona „parasola ochronnego”. Każdy kolejny skok napięcia trafi bezpośrednio w procesor lub układy sterowania, co niemal na pewno skończy się ich nieodwracalnym zniszczeniem. Urządzenie bez warystora jest „ślepe” na zagrożenia płynące z sieci.
Czy każdy warystor jest taki sam i czy mogę wstawić większy?
Nie, różnią się one napięciem pracy oraz maksymalną energią impulsu. Możesz wstawić warystor o większej średnicy (np. 20D zamiast 14D) o ile zmieści się on fizycznie na płytce – zwiększy to odporność urządzenia na silne wyładowania. Nigdy jednak nie zmieniaj napięcia pracy warystora (np. 471 na 391) bez konsultacji z fachowcem, gdyż może to doprowadzić do wybuchu elementu przy normalnym napięciu sieciowym.
Dlaczego warystor wybuchł przy włączeniu prądu po awarii?
Jeśli po awarii sieci w gniazdkach pojawiło się napięcie międzyfazowe (400V zamiast 230V), warystor zaczął przewodzić prąd o ogromnym natężeniu w sposób ciągły. Doprowadziło to do błyskawicznego przegrzania i rozerwania obudowy (eksplozji), co jest częstym zjawiskiem przy tzw. „pływającym zerze”, czyli utracie ciągłości przewodu neutralnego.
Czy mogę sprawdzić warystor bez wylutowywania go z płytki?
Pomiar na płytce może być zafałszowany przez inne podzespoły (np. rezystory rozładowcze), jednak zazwyczaj, jeśli warystor jest uszkodzony „na krótko”, miernik to wykaże. Dla pewności wyniku końcowego zaleca się jednak odlutowanie przynajmniej jednej nóżki komponentu, aby odizolować go od reszty układu elektronicznego.
Jak często należy profilaktycznie wymieniać warystory?
W domowych instalacjach zaleca się przegląd stanu warystorów (np. w listwach) raz na 3-5 lat, zwłaszcza po silnych sezonach burzowych. Jeśli mieszkasz w rejonie o częstych wyładowaniach, warto robić to częściej. Ostatecznym sygnałem do wymiany jest zawsze zgaśnięcie kontrolki ochrony na listwie lub nagrzewanie się obudowy urządzenia w stanie spoczynku.
