Prawidłowa konfiguracja różnicówki do B16 to podstawa bezpieczeństwa każdej instalacji elektrycznej. Skuteczna ochrona przed porażeniem prądem i ryzykiem pożaru zależy od właściwego doboru i montażu wyłączników różnicowoprądowych (RCD) oraz wyłączników nadprądowych. Zrozumienie ich funkcji i wzajemnych zależności pozwoli Ci stworzyć niezawodny system zabezpieczeń w domu lub obiekcie przemysłowym. Dzięki temu zyskasz spokój i pewność, że Twoja instalacja działa bezpiecznie.

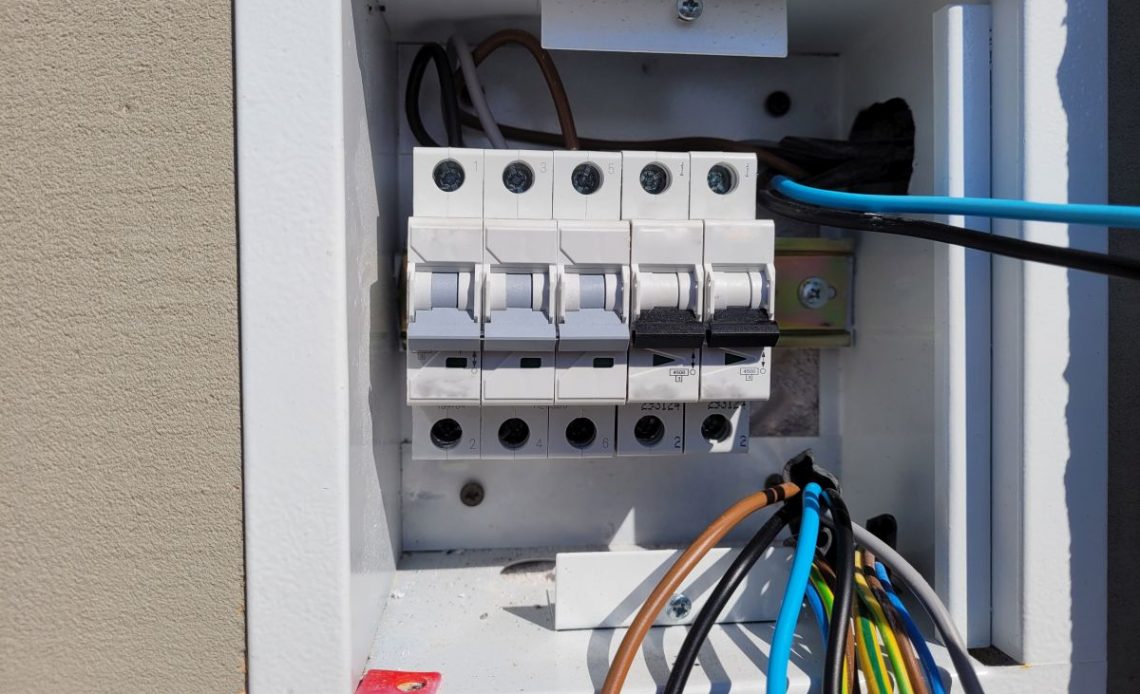

Różnicówka do B16: fundament bezpieczeństwa instalacji
Wyłącznik różnicowoprądowy (RCD), często nazywany potocznie różnicówką, pełni kluczową rolę w ochronie przeciwporażeniowej, działając jak „strażnik życia”. Jego podstawową funkcją jest wykrywanie prądu upływowego – wszelkich niekontrolowanych przepływów prądu poza normalnym obwodem. RCD nieustannie porównuje prąd wpływający do instalacji z prądem z niej wypływającym, wykorzystując do tego precyzyjny przekładnik Ferrantiego. Jeśli różnica między tymi prądami przekroczy określoną wartość, zazwyczaj 30 mA, wyłącznik natychmiast odcina zasilanie w czasie krótszym niż 30 milisekund. To kluczowe dla ochrony ludzi przed porażeniem prądem. RCD odgrywa też istotną rolę w ochronie przeciwpożarowej, ponieważ prądy upływowe często są przyczyną przegrzewania się izolacji i powstawania iskrzeń.
Wyłącznik nadprądowy, taki jak popularny B16, uzupełnia działanie różnicówki, chroniąc instalację elektryczną przed skutkami zwarć i przeciążeń. Wyłącznik nadprądowy typu B16, B10 czy C16 reaguje na zbyt wysoki prąd płynący w obwodzie, odcinając zasilanie, zanim dojdzie do uszkodzenia przewodów lub urządzeń. Różnicówka i wyłącznik nadprądowy nie są zamienne – pełnią odmienne, lecz komplementarne funkcje w systemie zabezpieczeń. Różnicówka chroni przede wszystkim przed porażeniem, natomiast wyłącznik nadprądowy przed uszkodzeniem instalacji.
Prawidłowe umiejscowienie RCD w rozdzielnicy jest fundamentalne dla jego skutecznego działania. Zgodnie z dobrymi praktykami instalacyjnymi, różnicówka powinna być zamontowana za wyłącznikiem głównym, ale zawsze przed wyłącznikami nadprądowymi, takimi jak B16, które chronią poszczególne obwody. Taka kolejność zapewnia, że cała instalacja lub jej wydzielone sekcje są objęte ochroną różnicowoprądową, a każdy obwód jest dodatkowo zabezpieczony przed zwarciem i przeciążeniem przez swój dedykowany wyłącznik nadprądowy. Eksperci branżowi rekomendują regularne testowanie RCD za pomocą wbudowanego przycisku „TEST”, ponieważ mechanizm elektromagnetyczny może ulec „sklejeniu” z powodu kurzu lub braku ruchu. Producenci zazwyczaj zalecają naciskanie przycisku „TEST” przynajmniej raz na miesiąc lub kwartał, zgodnie z instrukcją danego urządzenia.
Czytaj także: Jak sprawdzić, czy w domowej instalacji ucieka prąd
Dobór różnicówki do B16: kluczowe parametry i typy
Decyzja ta zależy od specyfiki obiektu oraz rodzaju podłączonych urządzeń, co bezpośrednio wpływa na wymagany typ i czułość RCD. Dzięki prawidłowemu doborowi zyskasz pewność, że system zabezpieczeń działa optymalnie.
Typy RCD: AC, A, F, B i ich zastosowania
Różne typy wyłączników różnicowoprądowych (RCD) są przystosowane do wykrywania różnych rodzajów prądów upływowych. Typ AC wykrywa wyłącznie sinusoidalne prądy przemienne, co sprawia, że jest odpowiedni do podstawowych zastosowań w domach, gdzie dominują proste odbiorniki rezystancyjne i indukcyjne. Typ A jest bardziej zaawansowany, ponieważ oprócz prądów sinusoidalnych wykrywa również pulsujące prądy stałe. To standardowe rozwiązanie dla większości instalacji mieszkalnych i komercyjnych, gdzie występują urządzenia z prostownikami jednofazowymi, takie jak komputery czy pralki.
Typ F rozszerza możliwości typu A o wykrywanie prądów upływowych o częstotliwościach mieszanych i prądów o składowej stałej, które mogą pojawić się w obwodach z falownikami jednofazowymi, na przykład w pompach ciepła czy niektórych urządzeniach AGD. Z kolei typ B to najbardziej wszechstronny wyłącznik, zdolny do wykrywania prądów sinusoidalnych, pulsujących, o częstotliwościach mieszanych oraz gładkich prądów stałych. Jest on niezbędny w instalacjach z urządzeniami generującymi gładki prąd stały, takimi jak falowniki fotowoltaiczne, ładowarki do samochodów elektrycznych (EV), zasilacze UPS czy profesjonalne sprzęty medyczne. Eksperci zalecają stosowanie typu B w przypadku wykrywania DC 6 mA, co jest kluczowe dla bezpieczeństwa nowoczesnych systemów.
Czułość różnicówki: ochrona ludzi i przeciwpożarowa
Czułość wyłącznika różnicowoprądowego, wyrażana w miliamperach (mA), określa minimalny prąd upływowy, przy którym urządzenie zadziała. Dla ochrony ludzi, w instalacjach domowych i ogólnodostępnych, wymagane są wysokoczułe różnicówki o prądzie zadziałania 30mA. Taka czułość zapewnia szybkie odcięcie zasilania w przypadku bezpośredniego lub pośredniego kontaktu z prądem, minimalizując ryzyko porażenia.
Dla ochrony przeciwpożarowej oraz zabezpieczenia urządzeń, stosuje się średnioczułe różnicówki o prądzie zadziałania 100mA lub 300mA. Te wyłączniki są często instalowane jako główne zabezpieczenie w rozdzielnicach lub w obwodach, gdzie ryzyko porażenia jest mniejsze, ale istotne jest zapobieganie iskrzeniom i przegrzewaniu wynikającym z większych prądów upływowych, które mogłyby prowadzić do pożaru. Odpowiedni dobór czułości jest kluczowy dla spełnienia norm bezpieczeństwa.
Dobór prądu znamionowego do obciążenia
Prąd znamionowy RCD (np. 25A, 40A, 63A) informuje o maksymalnym prądzie ciągłym, jaki może przepływać przez styki urządzenia bez jego uszkodzenia termicznego. Dobierz go tak, aby był równy lub wyższy od maksymalnego prądu obciążenia obwodu, który zabezpiecza. Na przykład, jeśli obwód jest chroniony wyłącznikiem nadprądowym B32, to różnicówka powinna mieć prąd znamionowy minimum 32A, a najlepiej 40A, aby zapewnić odpowiedni zapas mocy.
W budynkach mieszkalnych najczęściej stosuje się różnicówki o prądzie znamionowym 25A lub 40A, co jest wystarczające dla większości standardowych obwodów gniazdowych i oświetleniowych. Projektanci instalacji elektrycznych często rekomendują stosowanie różnicówek o prądzie znamionowym 40A, nawet jeśli teoretycznie wystarczyłaby 25A. Wynika to z niewielkiej różnicy w cenie i większej odporności termicznej oraz mechanicznej wersji 40A, co zapewnia większą elastyczność w przypadku przyszłych rozbudów instalacji.
Czytaj także: Jak prawidłowo dobrać starter do posiadanej świetlówki
Poprawna konfiguracja różnicówki do B16: schemat i zasady montażu
Prawidłowe podłączenie wyłącznika różnicowoprądowego (RCD) w instalacji elektrycznej jest kluczowe dla jego skuteczności i bezpieczeństwa. Błędy montażowe mogą prowadzić do braku ochrony lub nieprawidłowego działania, dlatego warto znać podstawowe zasady i unikać typowych pułapek. Dzięki temu zyskasz niezawodny system zabezpieczeń.
Schemat podłączenia: przewody L, N, PE
Podstawowy schemat podłączenia różnicówki wymaga, aby przewody fazowe (L) i przewód neutralny (N) przechodziły przez urządzenie. RCD mierzy różnicę prądów płynących w tych przewodach. W instalacjach jednofazowych podłączamy jeden przewód fazowy i neutralny. W instalacjach trójfazowych przez RCD przepływają trzy przewody fazowe oraz przewód neutralny.
Niezwykle ważne jest, aby przewód ochronny (PE) nigdy nie przechodził przez wyłącznik różnicowoprądowy. Przewód PE, który jest odpowiedzialny za odprowadzanie prądów zwarciowych do ziemi, musi być podłączony bezpośrednio do szyny uziemiającej w rozdzielnicy i do metalowych obudów odbiorników. Prawidłowy kierunek zasilania również ma znaczenie – zazwyczaj zaciski wejściowe są oznaczone u góry RCD, a wyjściowe na dole. Zawsze przestrzegaj oznaczeń producenta.
Modernizacja instalacji TN-C pod różnicówkę
Starsze instalacje elektryczne, zwłaszcza te w systemie TN-C (gdzie przewód neutralny i ochronny są połączone w jeden przewód PEN), wymagają specjalnych działań przed montażem różnicówki. W systemie TN-C nie ma oddzielnego przewodu PE, co uniemożliwia prawidłowe działanie RCD, ponieważ prąd upływowy do ziemi nie miałby którędy wrócić do źródła, omijając przekładnik Ferrantiego.
Aby zainstalować różnicówkę w takiej instalacji, konieczna jest jej modernizacja do systemu TN-S lub TT. Oznacza to, że przewód PEN musi zostać rozdzielony na oddzielne przewody PE (ochronny) i N (neutralny) w punkcie zwanym punktem podziału PEN, zgodnie z normą PN-IEC 60364-4-41. Dopiero po tej separacji możliwe jest prawidłowe i bezpieczne podłączenie wyłącznika różnicowoprądowego. Samodzielny montaż RCD w instalacji dwużyłowej bez wydzielonego przewodu PE jest niewskazany i nie zapewni ochrony.
Najczęstsze błędy montażowe i jak ich unikać
Nawet doświadczeni elektrycy mogą popełnić błędy podczas montażu różnicówki, które znacząco obniżają jej skuteczność. Jednym z najczęstszych jest pomylenie przewodów N i PE. Jeśli przewód neutralny zostanie podłączony do szyny ochronnej za RCD, lub odwrotnie, wyłącznik będzie stale wyzwalał, sygnalizując awarię, choć problemem jest jedynie błędne połączenie.
Innym błędem jest łączenie przewodów neutralnych z różnych obwodów pod jedną różnicówką, co może prowadzić do niekontrolowanych wyłączeń. Każdy obwód chroniony przez RCD powinien mieć swój własny, dedykowany przewód neutralny przechodzący przez ten sam wyłącznik. Niewłaściwy kierunek zasilania, choć często nie powoduje natychmiastowego uszkodzenia, może wpłynąć na stabilność działania RCD. Ponadto, zastosowanie nieodpowiedniego typu lub czułości RCD do konkretnych urządzeń (np. typu AC dla ładowarki EV) to kolejny błąd, który może skutkować brakiem ochrony. Zawsze dokładnie przestrzegaj schematów i zaleceń producenta, a w razie wątpliwości skonsultuj się z wykwalifikowanym elektrykiem.
Testowanie i konserwacja różnicówki: gwarancja ciągłej ochrony
Zaniedbanie testowania RCD może prowadzić do sytuacji, w której urządzenie nie zadziała w momencie zagrożenia, narażając domowników na ryzyko porażenia. Dzięki systematycznej konserwacji zyskasz pewność, że Twoja instalacja jest zawsze bezpieczna.
Samodzielny test przyciskiem 'TEST’
Większość wyłączników różnicowoprądowych wyposażona jest w przycisk „TEST”. Służy on do symulowania prądu upływowego, co pozwala sprawdzić, czy mechanizm wyzwalający RCD działa prawidłowo. Po naciśnięciu przycisku sprawny wyłącznik powinien natychmiast odłączyć zasilanie. Brak reakcji oznacza, że urządzenie jest niesprawne i wymaga wymiany lub sprawdzenia przez elektryka.
Częstotliwość samodzielnego testowania zależy od warunków środowiskowych i zaleceń producenta. W środowiskach „brudnych” lub o podwyższonej wilgotności (np. garaże, piwnice, łazienki), eksperci zalecają testowanie miesięcznie. W typowych, „czystych” warunkach domowych wystarczy testować RCD co 3-6 miesięcy. Regularne używanie przycisku „TEST” zapobiega „sklejaniu” się mechanizmów wewnętrznych, co jest częstą przyczyną awarii RCD w starszych instalacjach.
Profesjonalne pomiary skuteczności RCD
Samodzielny test przyciskiem „TEST” jest ważny, ale nie zastępuje profesjonalnych pomiarów skuteczności RCD. Okresowe badania, wykonywane przez wykwalifikowanego elektryka, są niezbędne do potwierdzenia, że wyłącznik różnicowoprądowy działa zgodnie z normami i parametrami producenta. Pomiary te obejmują między innymi sprawdzenie czasu i prądu zadziałania RCD, rezystancji izolacji oraz ciągłości połączeń ochronnych.
Czytaj także: Dlaczego wyłącznik różnicowoprądowy jest niezbędny w domu
Zgodnie z normą PN-HD 60364, pomiary skuteczności RCD powinny być wykonywane regularnie, zazwyczaj co 1-5 lat, w zależności od rodzaju obiektu i warunków eksploatacji. Wykorzystuje się do tego specjalistyczne mierniki, które dokładnie symulują warunki awaryjne i rejestrują parametry zadziałania wyłącznika. Tylko takie kompleksowe badania dają pełną gwarancję, że różnicówka zapewni skuteczną ochronę w przypadku rzeczywistego zagrożenia.
Często zadawane pytania (FAQ)
Zrozumienie działania i konfiguracji wyłączników różnicowoprądowych (RCD) w połączeniu z wyłącznikami nadprądowymi, takimi jak B16, jest kluczowe dla bezpieczeństwa instalacji elektrycznej. Poniżej przedstawiamy odpowiedzi na najczęściej pojawiające się pytania, które pomogą rozwiać wszelkie wątpliwości i upewnić się, że Twoja instalacja jest prawidłowo zabezpieczona.
Czy różnicówka chroni przed zwarciem lub przeciążeniem?
Nie, wyłącznik różnicowoprądowy (RCD) nie chroni przed zwarciem ani przeciążeniem. Jego główną funkcją jest ochrona przed porażeniem prądem elektrycznym i ryzykiem pożaru, poprzez wykrywanie prądów upływowych do ziemi. Za ochronę przed zwarciami i przeciążeniami odpowiadają wyłączniki nadprądowe, takie jak B16. RCD i wyłącznik nadprądowy to komplementarne zabezpieczenia, które muszą współpracować w instalacji.
Jaka jest różnica między RCD a RCBO?
RCD (Residual Current Device) to ogólna nazwa dla wyłącznika różnicowoprądowego, który chroni tylko przed prądem upływowym. RCBO (Residual Current Breaker with Overcurrent protection) to bardziej zaawansowane urządzenie, które łączy w sobie funkcje wyłącznika różnicowoprądowego i wyłącznika nadprądowego. Oznacza to, że RCBO chroni przed prądem upływowym i przed zwarciem oraz przeciążeniem, zapewniając kompleksową ochronę w jednym module.
Czy mogę samodzielnie zainstalować różnicówkę?
Samodzielna instalacja różnicówki jest zdecydowanie odradzana, chyba że posiadasz odpowiednie kwalifikacje i uprawnienia elektryczne. Prace przy instalacji elektrycznej wymagają specjalistycznej wiedzy i doświadczenia. Niewłaściwe podłączenie RCD może prowadzić do braku ochrony, nieprawidłowego działania lub nawet stworzenia zagrożenia. Zawsze zleć montaż wykwalifikowanemu elektrykowi, który posiada wymagane uprawnienia i przeprowadzi niezbędne pomiary.
Co to jest selektywny wyłącznik różnicowoprądowy?
Selektywny wyłącznik różnicowoprądowy (oznaczony literą S) to RCD, który posiada opóźnienie czasowe w zadziałaniu. Jego celem jest zapewnienie selektywności działania zabezpieczeń w rozbudowanych instalacjach. Dzięki temu, w przypadku wystąpienia prądu upływowego, zadziała tylko najbliżej miejsca awarii wyłącznik o mniejszej selektywności (np. standardowy RCD 30mA), a selektywny RCD (np. 300mA typu S) zadziała z opóźnieniem, minimalizując zakres wyłączenia zasilania w całej instalacji.
Czy różnicówka typu A wystarczy do ładowarki EV?
W większości przypadków różnicówka typu A nie jest wystarczająca do zabezpieczenia ładowarki samochodów elektrycznych (EV). Ładowarki EV, zwłaszcza te szybsze, mogą generować gładkie prądy stałe, które nie są wykrywane przez RCD typu A. Zgodnie z normami i zaleceniami producentów, do ładowarek EV (szczególnie tych o mocy powyżej 3,7 kW) wymagane są wyłączniki różnicowoprądowe typu B lub specjalne RCBO z detekcją prądu stałego 6 mA. Zastosowanie niewłaściwego typu RCD może skutkować brakiem ochrony przed porażeniem.
