W budownictwie, stabilność i trwałość obiektu są absolutnym priorytetem. Fundamenty, stanowiące jego nieodłączny element, wymagają profesjonalnego podejścia do projektowania i wykonawstwa. Ich prawidłowe posadowienie, a zwłaszcza precyzyjne określenie głębokości, jest kluczowe dla bezpieczeństwa konstrukcji, minimalizacji ryzyka kosztownych uszkodzeń oraz zapewnienia długowieczności inwestycji. Sukces każdego przedsięwzięcia budowlanego w dużej mierze zależy od rzetelnego zrozumienia i uwzględnienia czynników determinujących głębokość wykopów, zgodnie z obowiązującymi normami i najlepszą praktyką inżynierską.
Kluczowe czynniki determinujące głębokość posadowienia fundamentów
Określenie optymalnej głębokości fundamentów jest kluczowe dla stabilności każdego budynku. Nie ma jednej uniwersalnej zasady – decyduje o niej szereg wzajemnie powiązanych czynników, które uwzględnia się już na etapie planowania. Dotyczy to zarówno nowych konstrukcji, jak i sytuacji, gdy rozważane jest pogłębianie piwnicy w istniejącym budynku. Do najważniejszych należą:
Głębokość przemarzania gruntu – podstawowy wyznacznik
Lokalna głębokość przemarzania gruntu to kluczowy wyznacznik. Fundamenty muszą być posadowione poniżej tej granicy, aby skutecznie zapobiec wysadzaniu mrozowemu. To zjawisko, w którym zamarzająca woda w gruncie zwiększa swoją objętość, wypychając grunt w górę i prowadząc do poważnych uszkodzeń konstrukcji budynku.
Głębokość przemarzania nie jest stała w całej Polsce – waha się od około 0,8 metra na zachodzie do nawet 1,4 metra na wschodzie i w górach.
Precyzyjne określenie tej wartości dla danej lokalizacji jest kluczowe i odbywa się zgodnie z wytycznymi zawartymi w Polskich Normach (PN) oraz przepisach Prawa Budowlanego, często z wykorzystaniem oficjalnych map stref przemarzania gruntu, dostępnych w dokumentacji projektowej lub u właściwych urzędników.
Rodzaj i nośność gruntu – rola badań geotechnicznych
Charakterystyka gruntu, na którym stanie budynek, to kolejny krytyczny element. Rodzaj gruntu oraz jego nośność bezpośrednio wpływają na wymaganą głębokość i szerokość posadowienia fundamentów. Przykładowo, grunty spoiste, jak gliny czy iły, są znacznie bardziej podatne na wysadzanie mrozowe niż grunty niespoiste, co wymusza głębsze posadowienie lub zastosowanie specjalnych rozwiązań.
Pewność co do właściwości podłoża zapewniają profesjonalnie przeprowadzone badania geotechniczne. Wykonane przez doświadczonych geotechników, dostarczają precyzyjnych danych o warstwach gruntu, jego uwarstwieniu, parametrach fizycznych i mechanicznych. Zgodnie z najlepszą praktyką inżynierską, bez tych danych projektowanie fundamentów jest obarczone ogromnym ryzykiem, a konsekwencje błędów mogą być katastrofalne dla stabilności całej konstrukcji i bezpieczeństwa użytkowników.
Poziom wód gruntowych i specyfika budynku
Wysoki poziom wód gruntowych to czynnik krytyczny. W takich warunkach niezbędne staje się nie tylko głębsze posadowienie fundamentów, ale także zastosowanie specjalnych systemów odwodnienia wykopu lub decyzja o płycie fundamentowej, która lepiej rozkłada obciążenia i jest mniej wrażliwa na kapilarne podciąganie wody. Zaniedbanie tego aspektu grozi zawilgoceniem i uszkodzeniem konstrukcji.
Kluczowe znaczenie ma również specyfika budynku. Obiekt ogrzewany z piwnicą ma inne wymagania niż nieogrzewany budynek gospodarczy czy obiekt bez podpiwniczenia – fundamenty podpiwniczenia naturalnie znajdują się głębiej. Podobnie, budowa domu na skarpie lub zboczu wymaga specjalnego podejścia do posadowienia. Doświadczony architekt i konstruktor, analizując obciążenia i przeznaczenie budynku w kontekście warunków gruntowych, precyzyjnie określą minimalną wymaganą głębokość posadowienia, ściśle przestrzegając wytycznych projektowych i przepisów Prawa Budowlanego, aby zapewnić jego długotrwałą stabilność i bezpieczeństwo.
Rodzaje fundamentów a ich wpływ na głębokość posadowienia
Dobór fundamentu jest kluczowy dla stabilności konstrukcji i wpływa na wymaganą głębokość wykopu. To nie arbitralna decyzja, lecz wynik analizy warunków gruntowych, specyfiki budynku oraz przewidywanych obciążeń. Oto najpopularniejsze typy:
Ławy fundamentowe – standardowe rozwiązanie
Ławy fundamentowe to najczęściej stosowany typ posadowienia w budownictwie jednorodzinnym, odpowiadający za przenoszenie obciążeń ze ścian nośnych na grunt. Skuteczna ochrona budynku przed wysadzaniem mrozowym wymaga posadowienia ław poniżej lokalnej głębokości przemarzania gruntu. W Polsce wartość ta waha się od 0,8 m do 1,4 m, zależnie od regionu, zgodnie z mapami stref przemarzania określonymi w Polskich Normach, dlatego kluczowe jest precyzyjne określenie tej głębokości dla danej lokalizacji.
Głębokość posadowienia ław zależy również od rodzaju i nośności gruntu, co wymaga potwierdzenia badaniami geotechnicznymi. Grunty spoiste są bardziej podatne na wysadzanie mrozowe, co może skutkować koniecznością pogłębienia fundamentów lub zastosowania dodatkowych rozwiązań. Projektant, bazując na wynikach badań geotechnicznych oraz obowiązujących przepisach Prawa Budowlanego i Polskich Normach, zawsze określa minimalną głębokość, uwzględniając te czynniki oraz obciążenie, jakie będzie przenosić budynek, gwarantując jego stabilność i bezpieczeństwo.
Płyty fundamentowe – alternatywa dla trudnych warunków
Płyta fundamentowa stanowi skuteczną alternatywę, zwłaszcza na trudnych gruntach – tych o niskiej nośności lub z wysokim poziomem wód gruntowych. Rozkłada ciężar budynku na znacznie większej powierzchni, minimalizując ryzyko osiadania konstrukcji.
Płyty fundamentowe można posadowić płycej niż tradycyjne ławy, często bezpośrednio na gruncie. Umożliwia to efektywne zastosowanie izolacji termicznej (np. z polistyrenu ekstrudowanego XPS) pod płytą. Izolacja ta skutecznie zapobiega przemarzaniu gruntu pod budynkiem i eliminuje ryzyko wysadzania mrozowego. Jest to rozwiązanie szczególnie optymalne, gdy planuje się budynek bez piwnicy.
Fundamenty punktowe i słupowe – zastosowanie i głębokość
Fundamenty punktowe i słupowe stosuje się głównie w lekkich konstrukcjach szkieletowych, budynkach gospodarczych, tarasach, altanach czy wiatach, gdzie przenoszą obciążenia z pojedynczych słupów na grunt. Głębokość ich posadowienia, podobnie jak w przypadku ław, musi przekraczać lokalną strefę przemarzania, by zapewnić stabilność. Projekt musi uwzględniać indywidualne obciążenie każdego słupa oraz nośność gruntu w danym punkcie, zgodnie z zasadami inżynierii budowlanej. Precyzyjne obliczenia konstrukcyjne i rzetelnie wykonany projekt są kluczowe, aby fundamenty skutecznie przenosiły obciążenia, eliminując ryzyko osiadania czy uszkodzeń konstrukcyjnych.
Proces wykonania wykopów pod fundamenty – krok po kroku
Wykonanie wykopów pod fundamenty to krytyczny etap, wymagający nie tylko precyzji, ale także rygorystycznego przestrzegania zasad bezpieczeństwa, technologii budowlanej oraz stałego nadzoru. Prawidłowo przeprowadzony proces, zgodny z Polskimi Normami i przepisami, gwarantuje stabilność i trwałość całej konstrukcji. Oto kluczowe etapy, na które zwracają uwagę doświadczeni kierownicy budów:
Tyczenie geodezyjne i wymiarowanie wykopu
Pierwszym i kluczowym krokiem jest precyzyjne tyczenie geodezyjne, realizowane przez uprawnionego geodetę. Specjalista, bazując na projekcie budowlanym oraz zgodnie z obowiązującymi przepisami Prawa Budowlanego, naniesie na teren budowy osie budynku oraz punkty wysokościowe. To gwarantuje posadowienie fundamentów dokładnie w miejscu i na poziomie przewidzianym w dokumentacji, co jest fundamentalne dla prawidłowej realizacji inwestycji.
Wykopy powinny być odpowiednio szersze niż same fundamenty. Ta dodatkowa przestrzeń, zazwyczaj wynosząca około 50-80 cm z każdej strony, jest niezbędna. Umożliwia swobodny montaż deskowania, ułożenie izolacji przeciwwilgociowej i termicznej, a także zapewnia bezpieczną przestrzeń do pracy dla ekip budowlanych.
Metody kopania, zabezpieczenie skarp i odwodnienie

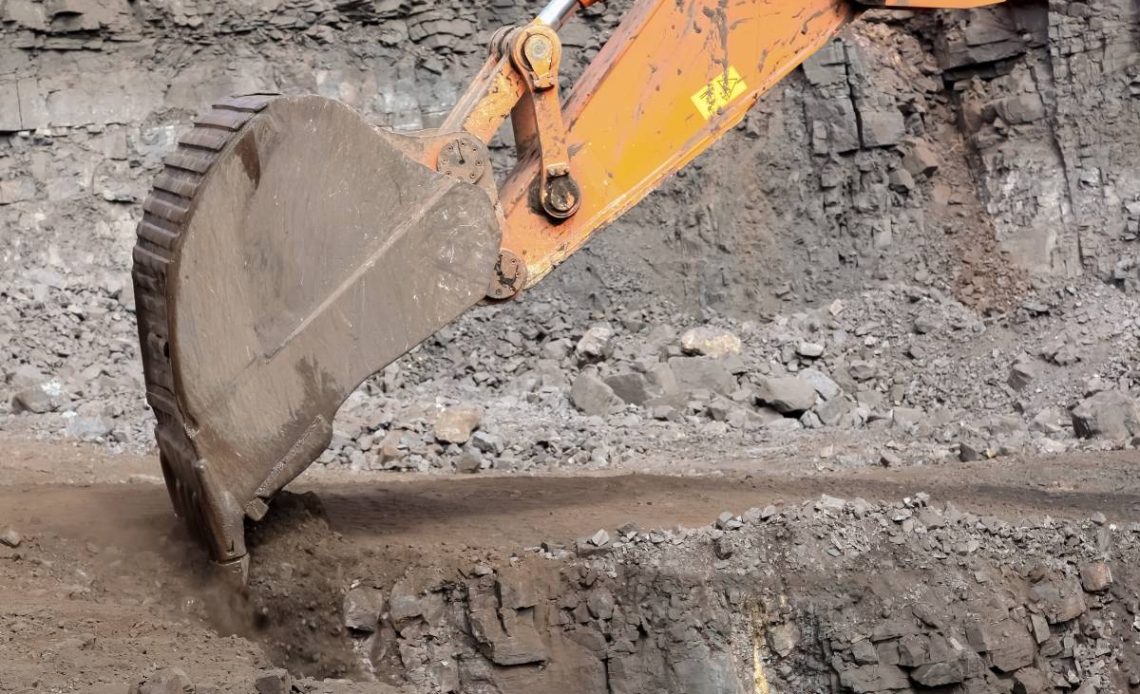

Wybór metody kopania zależy od skali projektu i dostępności terenu. Mniejsze wykopy można realizować ręcznie, jednak przy większych kubaturach niezastąpione są koparki, które znacząco przyspieszają prace. Niezależnie od wybranej techniki, bezpieczeństwo jest priorytetem. Skarpy wykopów, zwłaszcza te głębsze lub w niestabilnym gruncie, wymagają odpowiedniego zabezpieczenia przed osunięciem – czy to poprzez odpowiednie ukształtowanie (pochylenie), czy za pomocą szalowania.
W przypadku wysokiego poziomu wód gruntowych, odwodnienie wykopu jest niezbędne. Może ono polegać na wykonaniu sączków, studzienek chłonnych lub zastosowaniu pomp, które skutecznie usuną wodę. Zapewni to stabilne i suche podłoże pod fundamenty, chroniąc je przed negatywnym wpływem wilgoci i ryzykiem osiadania.
Przygotowanie dna wykopu i szybkie betonowanie
Po osiągnięciu projektowej głębokości, dno wykopu wymaga starannego przygotowania: dokładnego wyrównania i zagęszczenia, aby zapewnić jednolite podparcie dla fundamentów. Jest to szczególnie ważne dla uniknięcia nierównomiernych osiadań konstrukcji, które mogłyby prowadzić do jej uszkodzenia.
Często na tak przygotowanym podłożu układa się warstwę chudego betonu (tzw. chudziak) o grubości 5-10 centymetrów. Jego zadaniem jest stworzenie równej i stabilnej płaszczyzny, która ułatwi dalsze prace, chroniąc jednocześnie grunt przed uszkodzeniami mechanicznymi i wilgocią podczas układania zbrojenia i izolacji. Wiedza o wykonaniu ślepej podłogi i podłogi z płyt może być pomocna w dalszych etapach budowy.
Po wykonaniu wykopu, betonowanie fundamentów przeprowadzamy jak najszybciej. Długotrwałe wystawienie odkrytego gruntu na działanie czynników atmosferycznych (deszcz, mróz, słońce) może prowadzić do jego degradacji – rozmiękczenia, wysuszenia czy rozluźnienia struktury, co negatywnie wpłynie na nośność podłoża i trwałość całej konstrukcji.
Rola specjalistów i znaczenie dokumentacji projektowej
Zapewnienie bezpieczeństwa konstrukcji i długotrwałej stabilności budynku, co jest kluczowe dla ochrony inwestycji i życia użytkowników, rozpoczyna się od prawidłowego posadowienia fundamentów. To złożone zadanie wymaga głębokiej wiedzy inżynierskiej, ścisłej współpracy z certyfikowanymi i doświadczonymi specjalistami oraz bezwzględnego przestrzegania dokumentacji projektowej, opartej na obowiązujących przepisach i Polskich Normach. Oto kluczowe role w tym krytycznym procesie:
Projektant (architekt, konstruktor) – podstawa bezpiecznej budowy
Projektant – czyli doświadczony architekt ściśle współpracujący z uprawnionym konstruktorem – to kluczowa postać w procesie budowlanym. Jego zadaniem jest przetłumaczenie wizji inwestora na konkretne, bezpieczne i zgodne z prawem rozwiązania techniczne. Na podstawie szczegółowych analiz, w tym obliczeń statycznych określających obciążenie budynku (zgodnie z Polskimi Normami projektowania konstrukcji), dobiera on optymalny typ fundamentów (np. ławy czy płyty fundamentowe) oraz precyzyjnie określa ich głębokość. Decyzje te są podejmowane w oparciu o wyniki badań geotechnicznych, nośność gruntu i wymogi konstrukcyjne, przy jednoczesnym spełnieniu obowiązujących przepisów Prawa Budowlanego oraz norm technicznych. Tworzy kompleksowy projekt budowlany, który jest fundamentem bezpiecznej i trwałej budowy, wskazując, jak głęboko i jak szeroko kopać, aby fundamenty stanowiły niezawodną bazę dla całej konstrukcji.
Geotechnik – ekspert od gruntu
Nie da się precyzyjnie określić głębokości i typu fundamentów bez dogłębnego poznania warunków gruntowych. Uprawniony geotechnik, działając zgodnie z Polskimi Normami i najlepszą praktyką inżynierską, przeprowadza szczegółowe badania geotechniczne. Analizuje skład gruntu, jego nośność, ściśliwość, przepuszczalność oraz, co kluczowe, poziom wód gruntowych i głębokość przemarzania. Na podstawie zebranych danych dostarcza kompleksowy raport geotechniczny, który jest fundamentalną podstawą dla pracy konstruktora. Rekomendacje geotechnika są nieocenione – precyzyjnie wskazują optymalną głębokość posadowienia, sugerują ewentualne wzmocnienia gruntu lub konieczność zastosowania specjalnych rozwiązań fundamentowych, a także ostrzegają przed potencjalnymi zagrożeniami, takimi jak wysadzanie mrozowe czy osuwiska. To właśnie jego rzetelna ekspertyza minimalizuje ryzyko przyszłych problemów z nierównomiernym osiadaniem, pękaniem fundamentów i ogólną stabilnością konstrukcji.
Kierownik budowy – nadzór i zgodność z projektem
Po przygotowaniu projektu i wykonaniu badań geotechnicznych kluczową rolę w realizacji inwestycji przejmuje uprawniony kierownik budowy. To on, jako główna osoba odpowiedzialna za przebieg prac, zapewnia praktyczną realizację projektu zgodnie z prawem budowlanym i sztuką inżynierską. Nadzoruje wszystkie prace ziemne i fundamentowe, w tym prawidłowe wykonanie wykopów pod fundamenty. Zapewnia ścisłą zgodność głębokości, szerokości i geometrii wykopów z projektem budowlanym, Polskimi Normami oraz wymogami bezpieczeństwa. Kontroluje jakość wykonania prac, weryfikuje zagęszczenie podłoża, prawidłowe wykonanie ewentualnego odwodnienia oraz odpowiednie przygotowanie dna wykopu. Dzięki jego profesjonalnemu nadzorowi i doświadczeniu inwestor ma pewność, że wszystkie obowiązujące normy, przepisy oraz zasady sztuki budowlanej są przestrzegane, a każda faza budowy fundamentów przebiega bezpiecznie, efektywnie i zgodnie z założeniami projektowymi, minimalizując ryzyko kosztownych błędów.
Często Zadawane Pytania (FAQ)
Czy zawsze trzeba kopać poniżej głębokości przemarzania?
Zasadniczo tak, aby zapobiec wysadzinom mrozowym, które mogłyby uszkodzić konstrukcję. Wyjątkiem są fundamenty płytkie, odpowiednio izolowane termicznie, lub posadowione na gruntach niewysadzinowych, gdzie dopuszcza się płytsze posadowienie. Podobnie istotny jest odpowiedni dobór izolacji w innych obszarach budownictwa, np. przy rozważaniach, czym najlepiej ocieplić dach płaski.
Jakie są konsekwencje zbyt płytkich fundamentów?
Zbyt płytkie fundamenty grożą wysadzinami mrozowymi, prowadzącymi do pękania ścian i całej konstrukcji budynku. Mogą również skutkować nierównomiernym osiadaniem i osłabieniem stabilności obiektu. Aby uniknąć takich problemów i zapewnić trwałość wykończenia, kluczowe jest prawidłowe posadowienie fundamentów, co wpływa również na możliwość uzyskania gładzi na ścianie bez pęknięć.
Kiedy niezbędne są badania geotechniczne?
Badania geotechniczne są niezbędne przy projektowaniu fundamentów, by prawidłowo dobrać ich typ i głębokość posadowienia. Są krytyczne w przypadku złożonych warunków gruntowych, budynków wielokondygnacyjnych oraz braku wiedzy o podłożu.
Czy płyta fundamentowa zawsze jest lepsza niż ławy?
Nie zawsze. Płyta fundamentowa jest korzystna na gruntach o niskiej nośności, w zmiennych warunkach gruntowych lub przy wysokim poziomie wód gruntowych, ponieważ zapewnia równomierny rozkład obciążeń. Ławy są wystarczające i zazwyczaj ekonomiczniejsze na gruntach o dobrych parametrach nośności.
Jak długo można pozostawić otwarty wykop pod fundamenty?
Otwarte wykopy zabezpiecza się i wypełnia fundamentem w ciągu 3-5 dni. Dłuższe narażenie na deszcz, mróz czy słońce osłabia nośność gruntu, co wymaga dodatkowych badań lub renowacji podłoża.
